Электрический котел отопления ЭВПМ предназначен для работы в составе водяного отопления жилых и служебных помещений с естественной или принудительной циркуляцией воды при давлении не более 0,15 МПа и температуре нагрева до 85С. Рабочий диапазон температур водонагревателя от +1°С до +40°С.

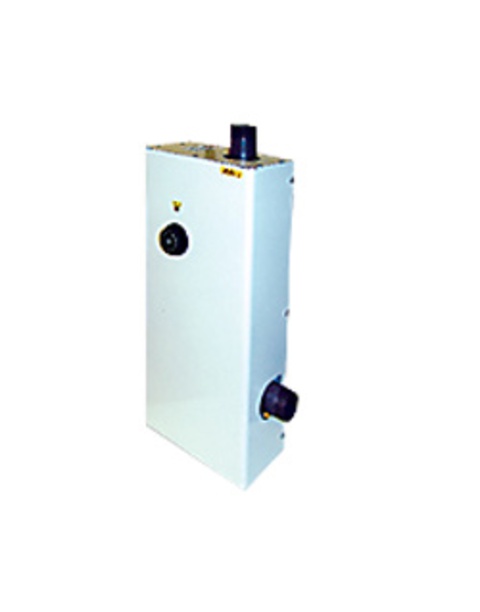

Электрический котел представляет собой корпус из трубы, внутри которого расположены ТЭН (трубчатые нагревательные элементы), объединенные в блок нагревателей. Корпус водонагревателя имеет два патрубка: нижний - для подвода холодной воды, верхний - для отвода нагретой воды. Корпус закрыт стальным кожухом. Рядом с корпусом, внутри кожуха, размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель. Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды в водонагревателе. Лампа индикации установлена рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель обеспечивает включение - отключение блока ТЭН.
Технические характеристики
| ЭВПМ-3 | ЭВПМ-6 | ЭВПМ-9 | ЭВПМ-12 | |
|---|---|---|---|---|
| Напряжение питающей сети (трехфазной), В | 3х380 | 3х380 | 3х380 | 3х380 |
| Напряжение питающей сети (однофазной), В | 220 | 220 | - | - |
| Частота, Гц | 50 | 50 | 50 | 50 |
| Номинальная мощность, кВт (не более) | 3 | 6 | 9,45 | 12 |
| Сопротивление изоляции, МОм (не менее) | 0,5 | 0,5 | 0,5 | 0,5 |
| Габаритные размеры, мм | 280х190х625 | 280х190х625 | 280х190х700 | 280х190х800 |
| Масса, кг | 12,7 | 13,2 | 15,2 | 17 |
| Электрокотел ЭВП-3 | 220 В, 3 ступени 1/2/3 кВт, V отапливаемого помещения 90 м3 |
| Электрокотел ЭВПМ-3 | 220 В, 3 кВт, встроенный терморегулятор, V 90 м3 |
| Электрокотел ЭВП-3М | 220 В, 1,5/3 кВт, терморегулятор, V 90 м3, ТЭН из нерж. стали |
| Электрокотел ЭВП-6 | 220/380 В, терморегулятор, V 180 м3 |
| Электрокотел ЭВПМ-6 | 220/380 В, 6 кВт, встроенный терморегулятор, V 180 м3 |
| Электрокотел ЭВП-6М | 220/380 В, 2/4/6 кВт, терморегулятор, V 180 м3, ТЭН из нерж. стали |
| Электрокотел ЭВП-9 | 380 В, терморегулятор, V 270 м3 |
| Электрокотел ЭВПМ-9 | 380 В, 9 кВт, встроенный терморегулятор, V 270 м3 |
| Электрокотел ЭВП-9М | 380 В, 3/6/9 кВт, терморегулятор, V 270 м3, ТЭН из нерж. стали |
| Электрокотел ЭВПМ-12 | 380 В, 12 кВт, встроенный терморегулятор, V 360 м3 |
| Электрокотел ЭВП-12 | 380 В, терморегулятор, V 360 м3 |
| Электрокотел ЭВП-12М | 380 В, 4/8/12 кВт, терморегулятор, V 360 м3, ТЭН из нерж. стали |
| Электрокотел ЭВПМ-18 | 380 В, 18 кВт, встроенный терморегулятор, V 360 м3 |
| Электрокотел ЭВПМ-24 | 380 В, 24 кВт, встроенный терморегулятор, V 720 м3 |
| Электрокотел ЭВП-24М | 380 В, 12/24 кВт, терморегулятор, V 720 м3, ТЭН из нерж. стали |
| Электрокотел ЭВПМ-36 | 380 В, 36 кВт, встроенный терморегулятор, V 1080 м3 |
| Электрокотел ЭВП-36М | 380 В, 12/24/36 кВт, терморегулятор, V 1080 м3, ТЭН из нерж. стали |
| Электрокотел ЭВПМ-48 | 380 В, 48 кВт, встроенный терморегулятор, V 1440 м3 |
| Электрокотел ЭВП-48М | 380 В, 12/24/36/48 кВт, терморегулятор, V 1440 м3, ТЭН из нерж. стали |
